FLÜSSIGKEITSTRENNER MIT WÄRMETAUSCHER

Der Flüssigkeitssammler mit Wärmetauscher an der Saugseite hat die Aufgabe, den Überschuss an nicht verdampftem Kältemittel zurückzuhalten und dessen Rückfluss in flüssigem Zustand zum Kompressor zu verhindern, um Schäden zu vermeiden.

Kältemittel: HCFC-HFC-HFO-HC, CO₂ und andere mit niedrigem GWP

SCHALLDÄMPFER / MUFFLER

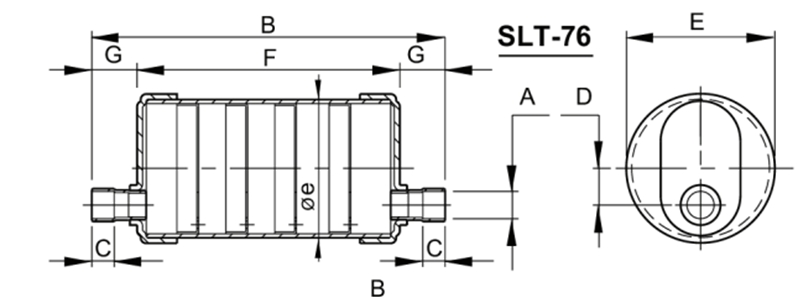

SLT-76 - SLT-100 - STL-150

• Die Schalldämpfer können sowohl horizontal als auch vertikal installiert werden. Bei horizontaler Montage müssen die Anschlüsse sich im unteren Bereich des Schalldämpfers befinden, siehe von SLT-76/10 bis SLT-100/42. Von SLT-150/54 bis SLT-150/80 siehe Etikettenposition OBEN / TOP.
• Die Schalldämpfer sind dazu ausgelegt, Pulsationen im Druckrohr der Kompressoren zu beseitigen.

• Den Schalldämpfer möglichst nahe am Kompressor installieren.

• Zwischen dem Auslassventil des Kompressors und dem Schalldämpfer muss ein Schwingungsdämpfer montiert werden, um zu verhindern, dass Vibrationen auf die Leitung übertragen werden. Der Schalldämpfer muss an seinen Enden mittels Halterungen befestigt werden (siehe Abbildung). Die Halterungen müssen mindestens die Breite L min=2xd haben. Wenn keine Halterungen verwendet werden, kann die Druckleitung durch das Gewicht des Schalldämpfers in Schwingung geraten. Die korrekte Positionierung der Halterungen ist in der oberen Abbildung dargestellt.

• Die Halterungen müssen an den Ein- und Ausgangsrohren und nicht am Schalldämpfer selbst angebracht werden.

• Der Schalldämpfer wird grundsätzlich basierend auf dem Durchmesser des Druckrohres des Kompressors ausgewählt.

• Hubkolbenkompressoren fördern das Gas in den Druckkreis und erzeugen dadurch pulsierenden Druck, der Lärm und Vibrationen verursacht, welche sich über die Rohrleitung bis zum Kondensator ausbreiten. Der am Druckrohr montierte Schalldämpfer dämpft diese Pulsationen. Man erkennt, dass der Lärm durch Pulsationen verursacht wird, wenn das Saugventil geschlossen wird und der Lärm verschwindet. Bei Teillastbetrieb oder niedrigen Temperaturen (unter -25 °C) wird empfohlen, einen Schalldämpfer einer kleineren Größe zu wählen.
