FREE ADVANCE

PROGRAMMIERBARE PLATTFORM

Eliwell-Logo

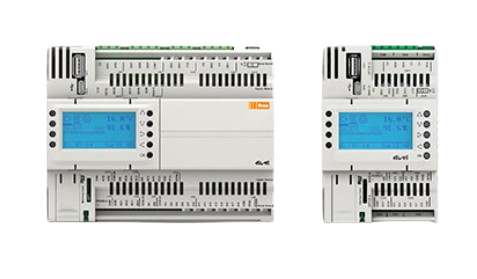

Die Modelle FREE Advance (AVD mit Display, AVC ohne Display) sind in der Ausführung zur Montage auf einer 8-DIN-Schiene erhältlich, mit abnehmbaren Schraubklemmen für eine einfachere und schnellere Installation. Jeder AVD oder AVC ist über CANbus (Field) bis zu 12 Erweiterungen und 2 Endgeräte (EVK) erweiterbar. Über CANbus (Network) können außerdem bis zu 10 Steuerungen miteinander verbunden werden. Mit dem Modbus-Master über RS485 können bis zu 127 Geräte verwaltet werden.

Zur Eliwell Digital Academy

Technische Daten
Dokumente
Download

Dati tecnici

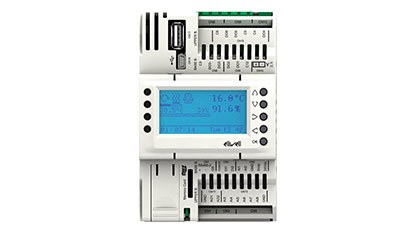

AVD6200060500 - FREE ADVANCE DISPLAY AVD6200/C/L/U

Temperatura di funzionamento: -20...+60
Temperatura di immagazzinamento: -30...+70
Umidità ambiente: 5..95%
Alimentazione: 24Vac or 20..38Vdc isolato
Assorbimento: 11 W
N° ingressi analogici: 8
Ingressi analogici: 8x NTC 103AT o NTC NK103 o D.I. o PTC KTY81 o Pt1000 o 0..20mA o 4..20mA o 0-10V o 0-5V
N° ingressi digitali: 2
N° uscite analogiche: 2
Uscite analogiche: 2x 0-10V o 4..20mA o ON-OFF o PWM (2kHz) o O.C. 24VDC 50mA max
N° uscite digitali: 6
Uscite digitali: 6x 3A 250Vac
Formato: 4DIN
Certificazioni: CE - UL - CSA - EAC - RCM

Dimensioni

Larghezza netta: 72 mm (2,83 in)
Altezza netta: 110 mm (4,33 in)
Profondità netta: 60 mm (2,36 in)

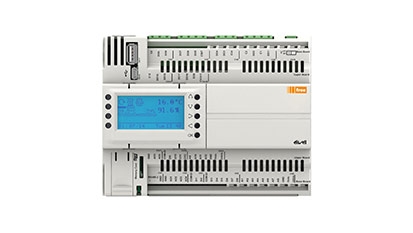

AVD126006I500 - FREE ADVANCE DISPLAY AVD12600/C/L/U

Temperatura di funzionamento: -20...+65
Temperatura di immagazzinamento: -30...+70
Umidità ambiente: 5..95%
Alimentazione: 24Vac or 20..38Vdc isolato
Assorbimento: 14 W
N° ingressi analogici: 12
Ingressi analogici: 12x NTC 103AT o NTC NK103 o D.I. o PTC KTY81 o Pt1000 o 0..20mA o 4..20mA o 0-10V o 0-5V
N° ingressi digitali: 12
N° uscite analogiche: 6
N° uscite digitali: 12 Uscite digitali: 12x 3A 250Vac
Formato: 8DIN
Certificazioni: CE - UL - CSA - EAC - RCM

Dimensione

Larghezza netta: 144 mm (5,67 in)
Altezza netta: 110 mm (4,33 in)
Profondità netta: 60 mm (2,36 in)

https://www.eliwell.com/it/Eliwell-Digital-Academy.html?filter=RlJFRUFkdmFuY2U

Documenti

Download

Artikelnummer
Beschreibung
Produktname
Betriebstemperatur
Lagerungstemperatur
Umgebungsfeuchtigkeit
Stromversorgung
Leistungsaufnahme
Anzahl analoger Eingänge
Breite (L) netto
Höhe (Ht) netto
Tiefe (P) netto
CHF Brutto pro Stück CHF Netto pro Stück

22 verfügbar

AVD6200060500

PROGRAMMIERBARES GERÄT FREE AVD6200/C/L/U FREE ADVANCE DISPLAY AVD6200/C/L/U

FREE ADVANCE DISPLAY AVD6200/C/L/U

-20..+60°C

-30..+70°C

5..95%

24Vac or 20..38Vdc isolato

11 W

8

72 mm

110 mm

60 mm

663,57 CHF*

Pz

Nachbestellung möglich

AVD126006I500

PROGRAMMIERBARES GERÄT FREE AVD12600/C/L/U FREE ADVANCE DISPLAY AVD12600/C/L/U

FREE ADVANCE DISPLAY AVD12600/C/L/U

-20..+65°C

-30..+70°C

5..95%

24Vac or 20..38Vdc isolato

14 W

12

144 mm

110 mm

60 mm

1.274,00 CHF*

Pz
