GIUNTI FILETTATI RIDUZIONE SAE OTTONE

GIUNTI FILETTATI RIDUZIONE SAE OTTONE - GMC

Logo GMC

NOTA: Attenzione!

Negli accoppiamenti SAE Flare, ottone-ottone, si consiglia fortemente di interporre le guarnizioni tronco coniche in rame, al fine di garantire una tenuta perfetta.

Consulta i cataloghi:

GMC Manuale Tecnico

GMC Catalogo CO2 R744

GMC Catalogo Generale

Dati tecnici
Documenti
Download

Dati tecnici

Documenti

GMC Manuale Tecnico
GMC Catalogo CO2 R744
GMC Catalogo Generale

Download

Codice articolo
Descrizione
Tipo
Tipo di connessione
SAE Flare
NPTPS[bar]
Coppia di serraggio della chiave di collegamento NPT [Nm]
PS[bar]
Dimensions [mm] L
Dimensions [mm] CH
Weight [g]
Pcs per box
CHF Brutto al pz. CHF Netto al pz.

neno-live-stock.textBackorder

U2-4

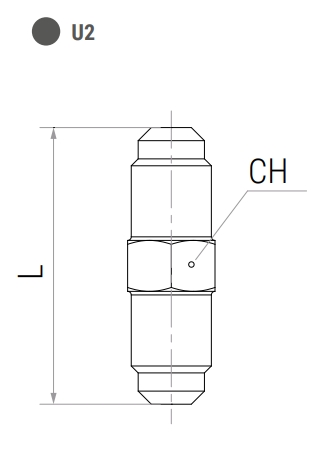

GIUNTO FILETTATO SAE Flare 1/4"

U2-4

SAE Flare unions

1/4"

-

140

38

12

23

100

3,74 CHF*

Pz

neno-live-stock.textBackorder

U2-6

GIUNTO FILETTATO SAE Flare 3/8"

U2-6

SAE Flare unions

3/8"

-

140

44

17

46

100

8,51 CHF*

Pz

neno-live-stock.textBackorder

U2-8

GIUNTO FILETTATO SAE Flare 1/2"

U2-8

SAE Flare unions

1/2"

-

140

50

20

73

50

7,92 CHF*

Pz

neno-live-stock.textBackorder

U2-12

GIUNTO FILETTATO SAE Flare 3/4"

U2-12

SAE Flare unions

3/4"

-

140

63

27

164

50

9,66 CHF*

Pz

neno-live-stock.textBackorder

UR2-64

GIUNTO FILETTATO RIDUZIONE SAE Flare 1/4" x 3/8”

UR2-64

Reducing SAE Flare unions

1/4" x 3/8”

-

140

42

17

38

100

7,47 CHF*

Pz

neno-live-stock.textBackorder

UR2-84

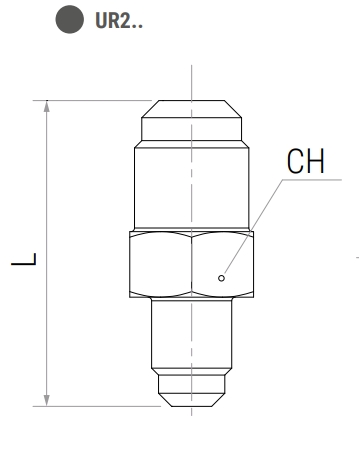

GIUNTO FILETTATO RIDUZIONE SAE Flare 1/4" x 1/2”

UR2-84

Reducing SAE Flare unions

1/4" x 1/2”

-

140

45

20

58

50

6,89 CHF*

Pz

neno-live-stock.textBackorder

UR2-104

GIUNTO FILETTATO RIDUZIONE SAE Flare 1/4" x 5/8"

UR2-104

Reducing SAE Flare unions

1/4" x 5/8"

-

140

7,92 CHF*

Pz

neno-live-stock.textBackorder

U1-4B

GIUNTO FILETTATO SAE Flare 1/4" NPT 1/4" NPT 15 ÷ 20 Nm

U1-4B

SAE Flare - NPT unions

1/4"

15 ÷ 20

140

38.1

14

32

100

4,37 CHF*

Pz

neno-live-stock.textBackorder

U1-6C

GIUNTO FILETTATO SAE Flare 3/8" NPT 3/8" NPT 17 ÷ 22 Nm

U1-6C

SAE Flare - NPT unions

3/8"

17 ÷ 22

140

41.2

17

48

100

5,94 CHF*

Pz

neno-live-stock.textBackorder

U1-8D

GIUNTO FILETTATO SAE Flare 1/2" NPT 1/2" NPT 25 ÷ 35 Nm

U1-8D

SAE Flare - NPT unions

1/2"

25 ÷ 35

140

49.8

22

92

50

7,34 CHF*

Pz

neno-live-stock.textBackorder

U1-12F

GIUNTO FILETTATO SAE Flare 3/4" NPT 3/4" NPT 30 ÷ 40 Nm

U1-12F

SAE Flare - NPT unions

3/4"

30 ÷ 40

140

57.6

27

152

50

18,29 CHF*

Pz

neno-live-stock.textBackorder

U1-4A

GIUNTO FILETTATO RIDUZIONE SAE Flare 1/4" NPT 1/8" NPT 10 ÷ 13 Nm

U1-4A

1/4"

1/8"

12

33

16

100

5,00 CHF*

Pz

neno-live-stock.textBackorder

U1-6B

GIUNTO FILETTATO RIDUZIONE SAE Flare 3/8" NPT 1/4" NPT 15 ÷ 20 Nm

U1-6B

SAE Flare - NPT reducing unions

3/8"

1/4"

15 ÷ 20

140

41.1

17

39

100

7,38 CHF*

Pz

neno-live-stock.textBackorder

U1-8C

GIUNTO FILETTATO RIDUZIONE SAE Flare 1/2" NPT 3/8" NPT 17 ÷ 22 Nm

U1-8C

SAE Flare - NPT reducing unions

1/2"

3/8"

17 ÷ 22

140

45.20

20

64

50

9,72 CHF*

Pz

neno-live-stock.textBackorder

U1-10D

GIUNTO FILETTATO RIDUZIONE SAE Flare 5/8" NPT 1/2" NPT 25 ÷ 35 Nm

U1-10D

SAE Flare - NPT reducing unions

5/8"

1/2"

25 ÷ 35

140

53.8

23

102

50

8,91 CHF*

Pz
