VALVOLA PRESSOSTATICA PER ACQUA SAGINOMIYA A 2 VIE AWR

SAGINOMIYA Logo

VALVOLA PRESSOSTATICA PER ACQUA SAGINOMIYA A 2 VIE AWR

Azionamento a pressione a 2 vie

Descrizione del prodotto

Valvola di regolazione dell'acqua a due vie azionate dalla pressione tipo AWR, si aprono all'aumento della pressione

Il collegamento della pressione è svasato da 1/4"

Materiale del corpo: bronzo per acqua e salamoia, ghisa per acqua.

Le valvole con attacco flangiato sono fornite con flange rotonde JIS 10K, bulloni e dadi.

Da utilizzare con refrigeranti fluorurati.

Dati tecnici
Documenti
Download

Dati tecnici

Documenti

Download

Codice articolo
Nome articolo
Tipo
Area [Bar]
Valore Kv [m³/h]
Connessione (pollici)
Pressione [Bar]
Pressione massima acqua
Pressione massima refrigerante
Dimensioni (L x A x P)
Unità di misura
Unità di prezzo
CHF Lordo al pz. CHF Netto al pz.

neno-live-stock.textAvailable

AWR1504GLWQ27

VALVOLA ACQUA 2 VIE SAGINOMYA 1/2" NPT PRESSIONE 6-18 BAR

061L5000 - AWR-1504GLW (Q27)

6,0-18,0

2,70

1/2" NPT

24

1000 KPa

4200 KPa

70x100x83x42 mm

Pz

1

• attacco: svasatura 1/4 "SAE con dado• Il corpo valvola è in bronzo• temperatura dell'acqua: max. +60 ° C• pressione nominale massima: 24,0 / 28,0 bar• pressione dell'acqua: max. 10,0 bar• aumento del valore kv in stampa. sul valore di impostazione: 2,5 bar• valore di fabbrica: 7,5 bar• apertura con aumento della pressione, per acqua e salamoia

366,00 CHF*

Pz

neno-live-stock.textAvailable

AWR2510GLW

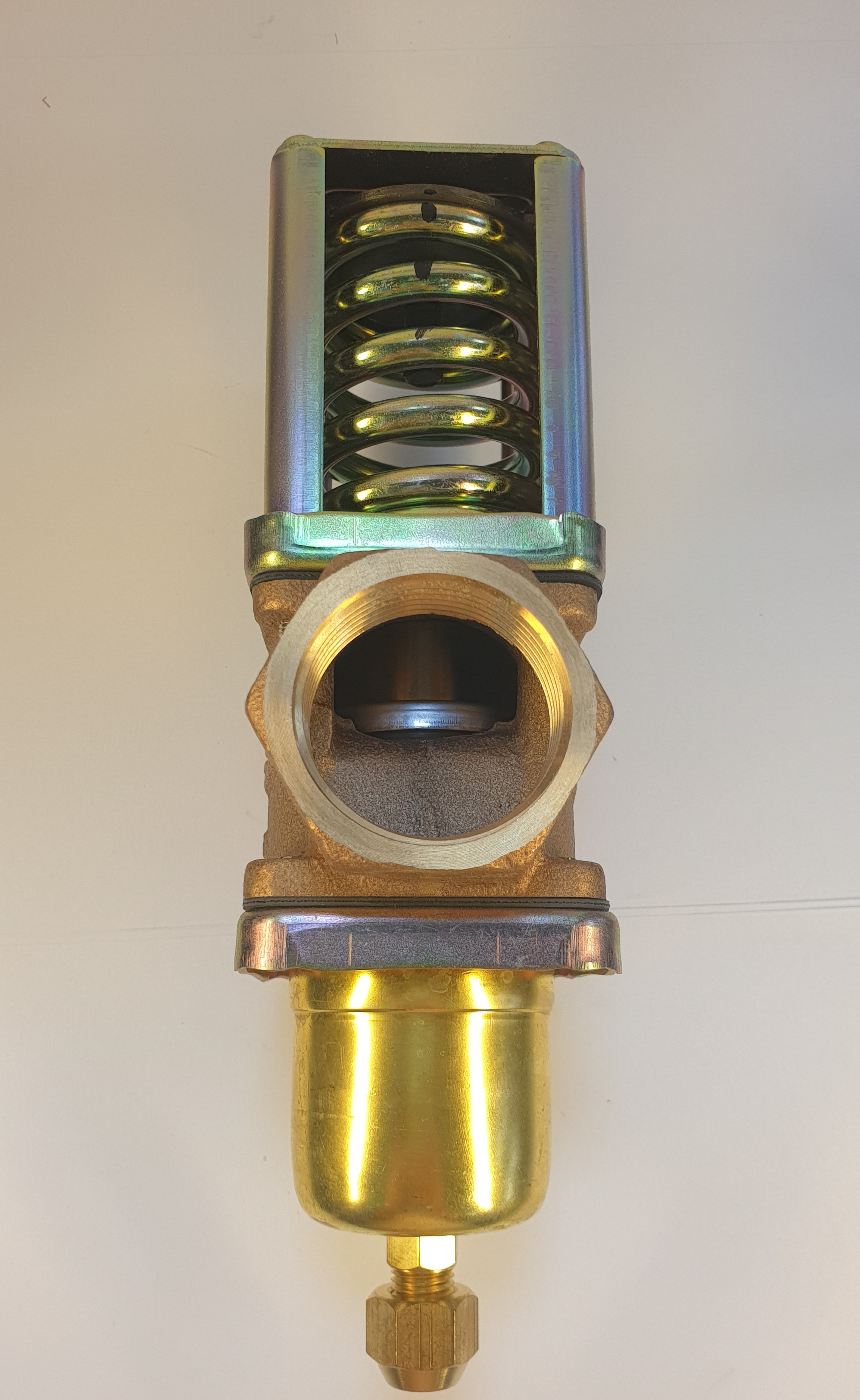

VALVOLA ACQUA 2 VIE SAGINOMYA 1" NPT PRESSIONE 6-18 BAR

061L5005 - AWR-2510GLW

6,0-18,0

5,52

1" NPT

24

980 KPa

1960 kPa

90x116x97x59 mm

Pz

1

• attacco: svasatura 1/4 "SAE con dado• Il corpo valvola è in bronzo• temperatura dell'acqua: max. +60 ° C• pressione nominale massima: 24,0 / 28,0 bar• pressione dell'acqua: max. 10,0 bar• aumento del valore kv in stampa. sul valore di impostazione: 2,5 bar• valore di fabbrica: 7,5 bar• apertura con aumento della pressione, per acqua e salamoia

457,00 CHF*

Pz

neno-live-stock.textAvailable

AWR3212GLW

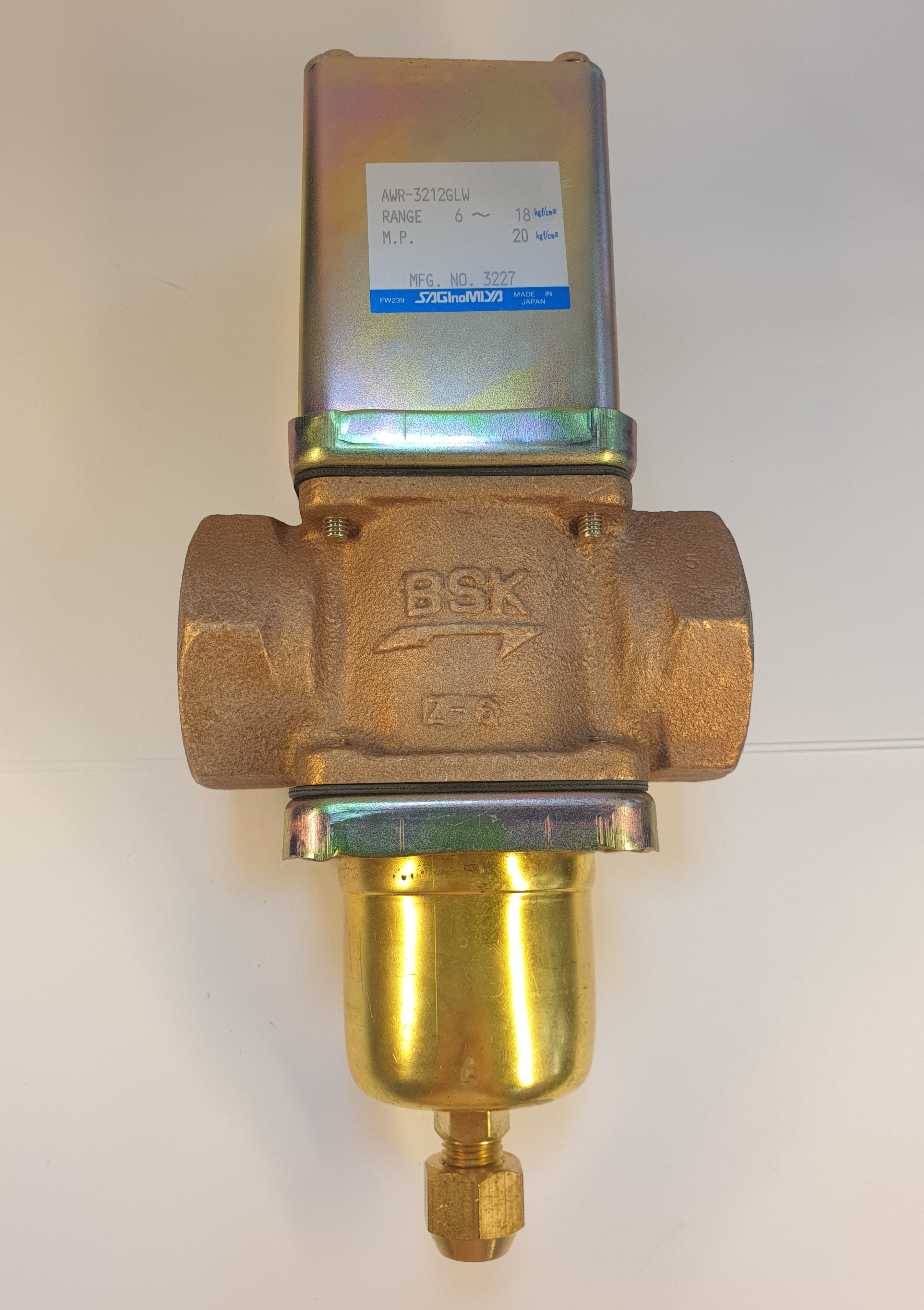

VALVOLA ACQUA 2 VIE SAGINOMYA 1 1/4"NPT PRESSIONE 6-18 BAR

061L5009 - AWR-3212GLW

6,0-18,0

6,55

1 1/4" NPT

24

980 KPa

1960 kPa

100x121x102x59 mm

Pz

1

• attacco: svasatura 1/4 "SAE con dado• Il corpo valvola è in bronzo• temperatura dell'acqua: max. +60 ° C• pressione nominale massima: 24,0 / 28,0 bar• pressione dell'acqua: max. 10,0 bar• aumento del valore kv in stampa. sul valore di impostazione: 2,5 bar• valore di fabbrica: 7,5 bar• apertura con aumento della pressione, per acqua e salamoia

561,00 CHF*

Pz

neno-live-stock.textAvailable

AWR1203GLWQ8

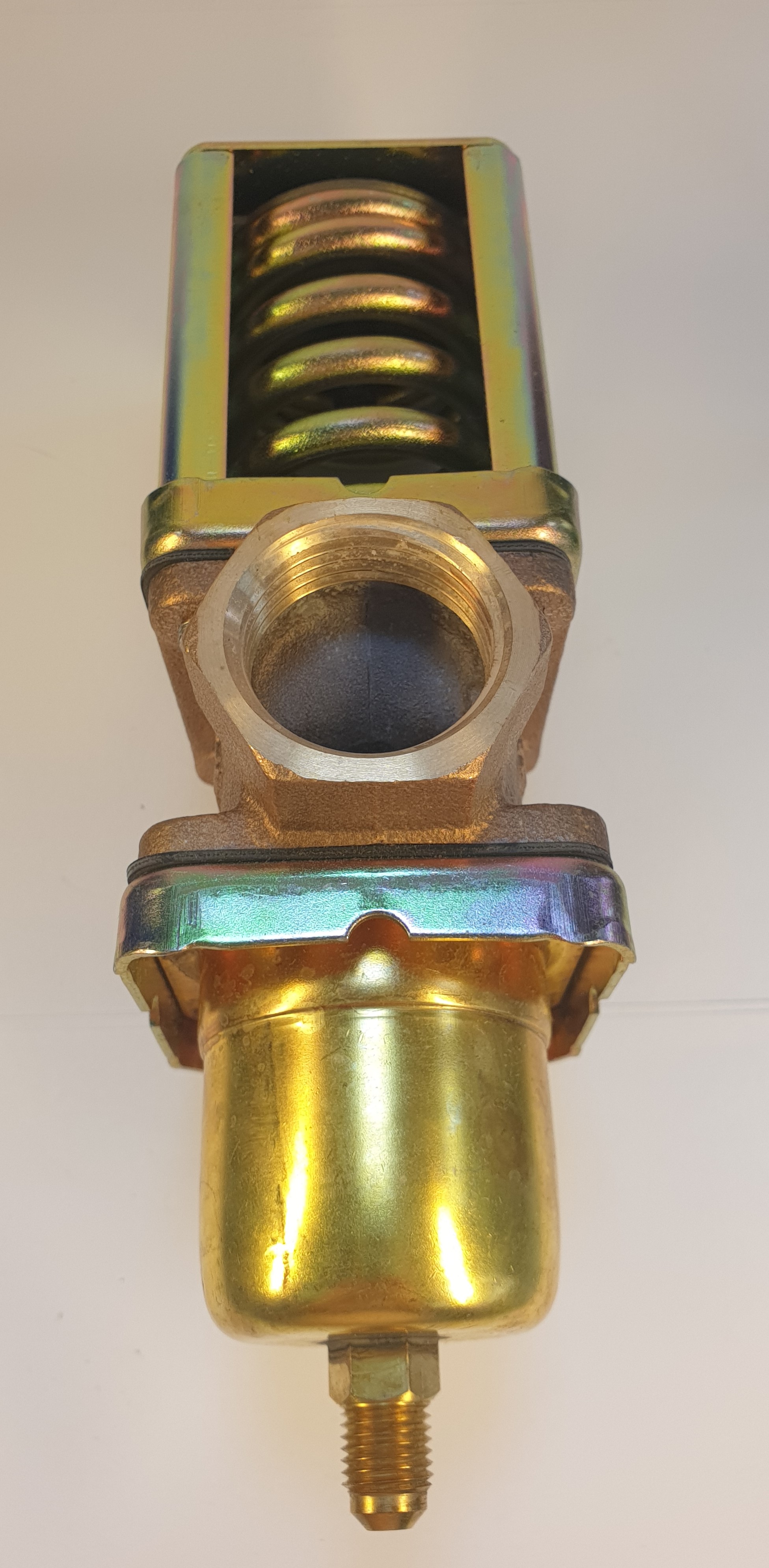

VALVOLA ACQUA 2 VIE SAGINOMYA 3/8" NPT PRESSIONE 6-18.0 BAR

061L5017 - AWR-1203GLWQ8

6,0-18,0

1.35

3/8" NPT

24

1000 KPa

4200 KPa

55x91x72x40 mm

Pz

1

• attacco: svasatura 1/4 "SAE con dado• Il corpo valvola è in bronzo• temperatura dell'acqua: max. +60 ° C• pressione nominale massima: 24,0 / 28,0 bar• pressione dell'acqua: max. 10,0 bar• aumento del valore kv in stampa. sul valore di impostazione: 2,5 bar• valore di fabbrica: 7,5 bar• apertura con aumento della pressione, per acqua e salamoia

223,00 CHF*

Pz

neno-live-stock.textAvailable

AWR2006GLW

VALVOLA ACQUA 2 VIE SAGINOMYA 3/4" NPT PRESSIONE 6.0-18.0 BAR

061L5020 AWR-2006GLW

6,0-18,0

4.56

3/4" NPT

24

980 KPa

1960 kPa

80x104x87x42 mm

Pz

1

• attacco: svasatura 1/4 "SAE con dado• Il corpo valvola è in bronzo• temperatura dell'acqua: max. +60 ° C• pressione nominale massima: 24,0 / 28,0 bar• pressione dell'acqua: max. 10,0 bar• aumento del valore kv in stampa. sul valore di impostazione: 2,5 bar• valore di fabbrica: 7,5 bar• apertura con aumento della pressione, per acqua e salamoia

267,00 CHF*

Pz

neno-live-stock.textAvailable

AWR1203GLWQ81

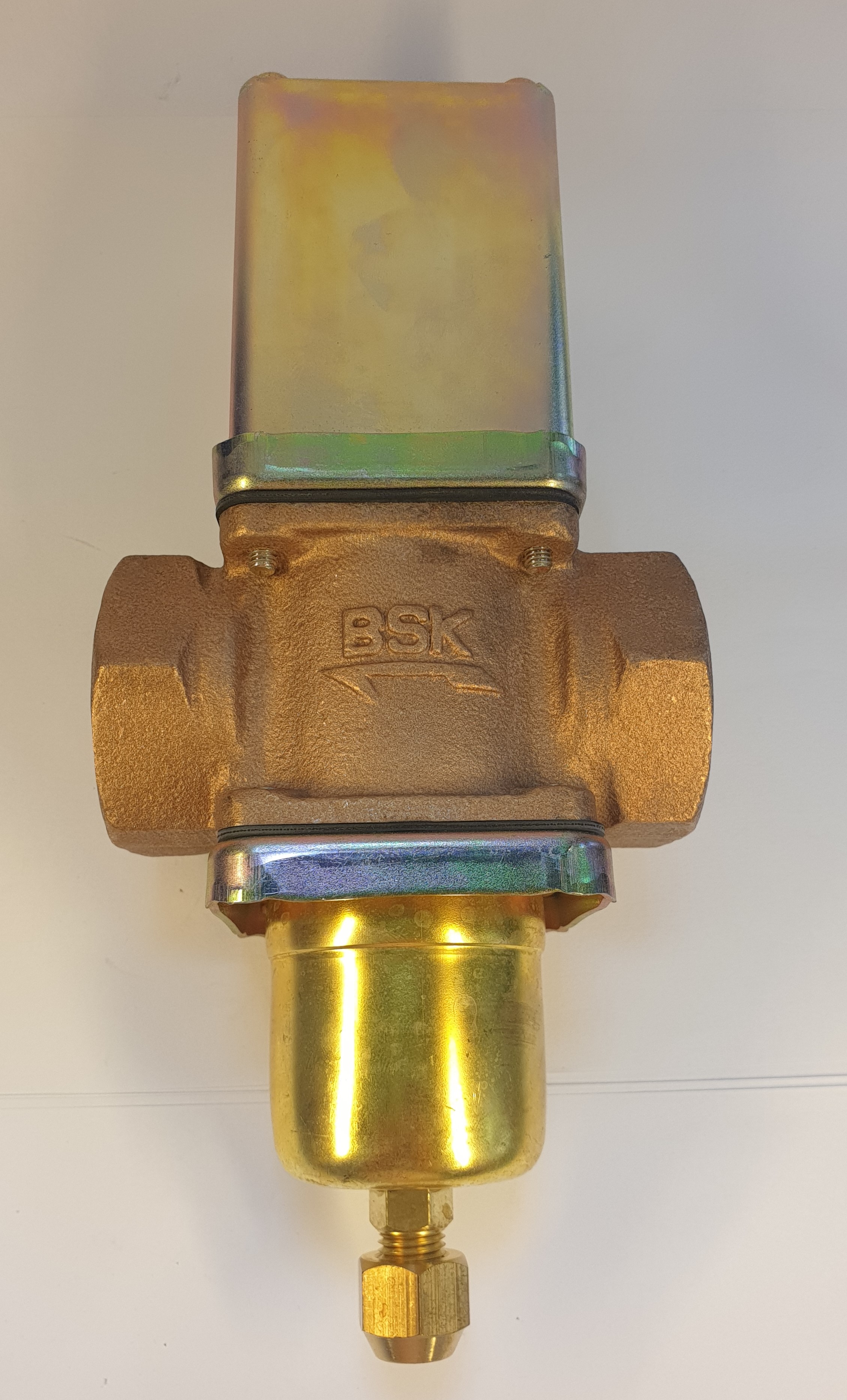

VALVOLA ACQUA 2 VIE SAGINOMYA 3/8" NPT PRESSIONE 13.0-23.0 BAR

061L5044 AWR-1203GLWQ81

13,0-23,0

1.35

3/8" NPT

24

1000 KPa

4200 KPa

55x91x72x40 mm

Pz

1

• attacco: svasatura 1/4 "SAE con dado• Il corpo valvola è in bronzo• temperatura dell'acqua: max. +60 ° C• pressione nominale massima: 24,0 / 28,0 bar• pressione dell'acqua: max. 10,0 bar• aumento del valore kv in stampa. sul valore di impostazione: 2,5 bar• valore di fabbrica: 7,5 bar• apertura con aumento della pressione, per acqua e salamoia

297,00 CHF*

Pz

neno-live-stock.textAvailable

AWR1504GLWQ81

VALVOLA ACQUA 2 VIE SAGINOMYA 1/2" NPT PRESSIONE 13.0-23.0 BAR

061L5045 - AWR-1504GLWQ81

13,0-23,0

2.70

1/2" NPT

24

980 KPa

1960 kPa

70x100x83x42 mm

Pz

1

• attacco: svasatura 1/4 "SAE con dado• Il corpo valvola è in bronzo• temperatura dell'acqua: max. +60 ° C• pressione nominale massima: 24,0 / 28,0 bar• pressione dell'acqua: max. 10,0 bar• aumento del valore kv in stampa. sul valore di impostazione: 2,5 bar• valore di fabbrica: 7,5 bar• apertura con aumento della pressione, per acqua e salamoia

325,00 CHF*

Pz
